Protección de falla a tierra

Los dispositivos con falla a tierra QO-GFI fueron diseñados para brindar protección al equipo contra sobrecargas, cortocircuitos y, sobre todo, para protegerte a ti.


Por Ing. Fernando Neria


La forma en la cual operan los dispositivos con falla a tierra QO-GFI se explicará a continuación, haciendo un resumen del funcionamiento del interruptor automático convencional.

La protección contra sobrecargas se logra mediante el uso de un elemento bimetálico calentado por la corriente de carga.

Durante una sobrecarga prolongada, éste se doblará actuando sobre el mecanismo de operación para lograr así la apertura del interruptor.

La protección contra cortocircuitos: las fallas de fase a fase o fallas a tierra sólida causan elevados flujos de corriente en tiempos extremadamente cortos, por lo que no pueden ser manejados por el bimetálico; la protección contra tales magnitudes de corrientes es provista por un electroimán en serie con la corriente de carga. El flujo magnético producido por estas elevadas corrientes, activan el electroimán y en consecuencia originan la acción de desenganche que abre el circuito en forma casi instantánea.

Además, los interruptores QO-GFI están capacitados para proteger contra fallas de bajo nivel de fase a tierra, las cuales pueden ser causadas por una alta resistencia de contacto, entre una fase y tierra. Este tipo de falla es muy peligrosa para el ser humano, debido a que elevan el potencial en las partes metálicas del equipo expuestas al exterior y que podrían ser tocadas por una persona.

Como por ejemplo la carcasa de un motor, las tuberías de agua, la lavadora o inclusive las puertas o contornos del refrigerador.

Los interruptores QO-GFI están diseñados para proveer protección contra este tipo de falla. Básicamente, estos dispositivos consisten de un toroidal diferencial que detecta corrientes fluyendo a tierra y los componentes de estado sólido amplifican esta corriente, lo suficiente para activar el voltaje de operación de una bobina de disparo.

Debido a que corrientes relativamente pequeñas a través del cuerpo pueden ser fatales, los interruptores QO-GFI deben operar rápidamente a un nivel predeterminado de corriente (6 mA).

Bajo condiciones normales, la electricidad transita por un circuito cerrado, pasando por el conductor “vivo” y regresando por el “neutro”, completando así el circuito. Una falla a tierra ocurre cuando la corriente eléctrica no completa su circuito, sino que pasa a tierra por un lugar inesperado. Las fallas a tierra pueden ocasionar incendios y son peligrosas cuando pasan a través de una persona en su trayecto a tierra.





Los choques por falla a tierra pueden ocurrir cuando una persona entra en contacto con un conductor “vivo”, teniendo las manos mojadas o estando parada en agua o sobre un piso mojado. Los QO-GFI protegen contra fallas a tierra midiendo la corriente en el circuito eléctrico. La corriente en el conductor “vivo” y en el “neutro” deben ser iguales o casi iguales. Si ocurre una falla a tierra, la toma de corriente con GFCI (Marisio, Prime decore, Lunare y Unica) o el interruptor QO-GFI abre el circuito, deteniendo el paso de la corriente. Un GFCI no protege al trabajador contra los peligros de contacto directo con los conductores (por ejemplo, una persona que toque a la vez dos conductores “vivos”, el conductor “vivo” y el “neutro”, o que entre en contacto con una línea elevada de suministro eléctrico).

Los GFCI tienen botones para prueba y reposición por una razón: deben probarse periódicamente. Para uso general, los GFCI deben probarse e inspeccionarse mensualmente.

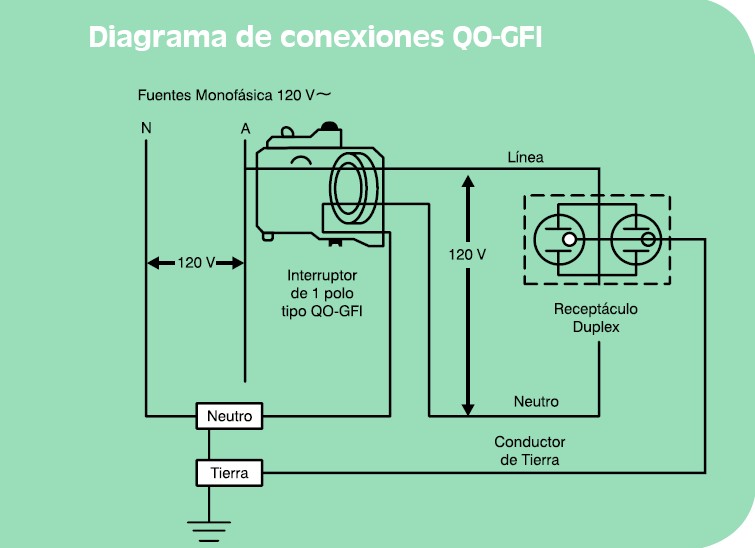

Interruptor QO GFI

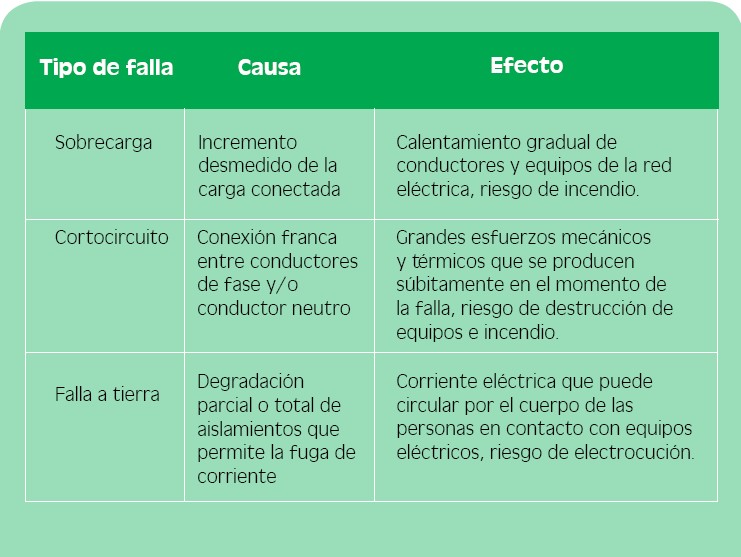

El interruptor QO-GFI, de Square D by Schneider Electric, como ya mencionamos, protege ante tres fallas distintas: sobrecarga, cortocircuito y falla a tierra. La causa y el efecto de éstas se muestran a continuación:



Los interruptores QO-GFI protegen contra las fallas de sobrecorriente más comunes en una red eléctrica, brindando protección a las personas que utilizan esa instalación eléctrica, así como a los equipos que la conforman.

La Norma Oficial Mexicana para instalaciones eléctricas NOM-001-SEDE 2005, en el artículo 210-8, establece que los circuitos eléctricos en áreas húmedas deben ser protegidos con interruptores como el QOGFI que brindan protección ante falla a tierra, lo anterior en virtud de que en este tipo de lugares es en donde el riesgo de electrocución se incrementa; por ello, este tipo de dispositivos son conocidos también como interruptores salvavidas.

Algunos ejemplos de lugares en que debe instalarse una protección como el QO-GFI son:

Baños

Cocinas

Tinas de hidromasaje

Cuartos de lavado

Fuentes, etc.

Los interruptores QO-GFI tienen las siguientes ventajas:

-Ágil montaje enchufable

-Fácil identificación de circuito protegido con la bandera

-Visi-Trip

-Botón de prueba para verificar la operación del equipo

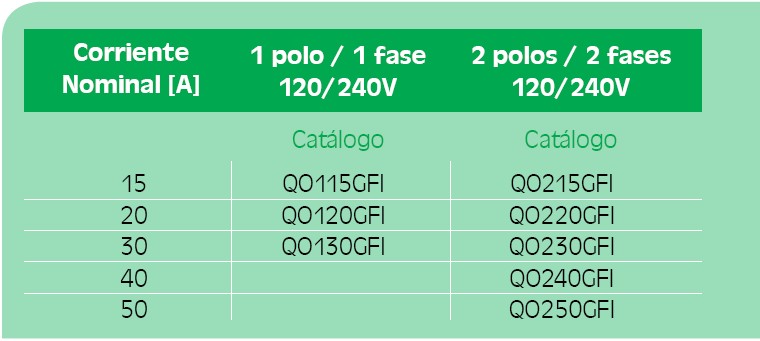

Seleccione el interruptor QO-GFI en función del número de fases y corriente demandada por el circuito derivado a proteger.

QO-GFI Interruptores QWIK GARD® (Sensibilidad = 6 mA) Protección contra sobrecarga, cortocircuito y falla a tierra, para protección de personas contra falla a tierra Clase A, 10,000 A de capacidad interruptiva.

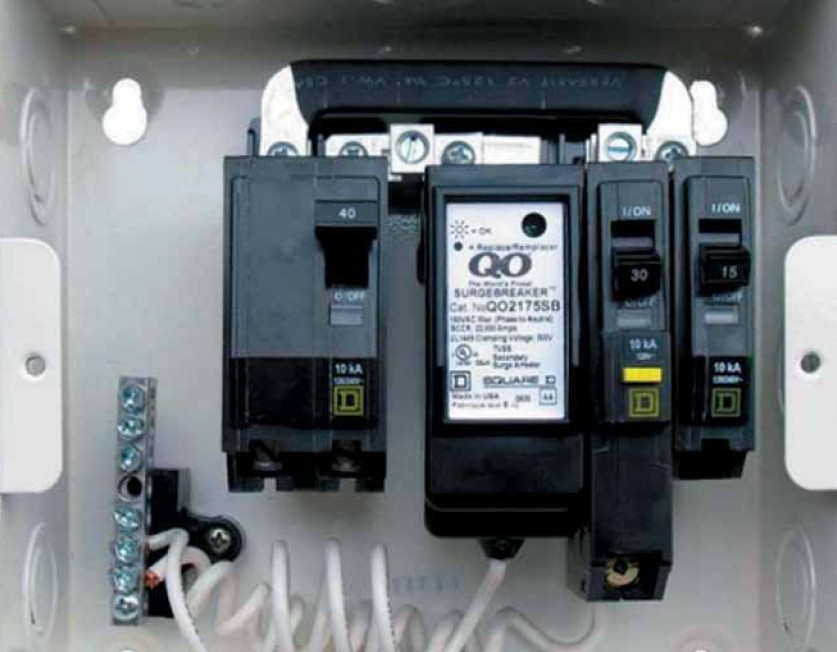

El interruptor QO-GFI puede instalarse en los tradicionales centros de carga QO, en los nuevos centros de carga QOX, así como en los tableros de alumbrado NQ y NQOD de Square D by Schneider Electric.
